PNC-IBX

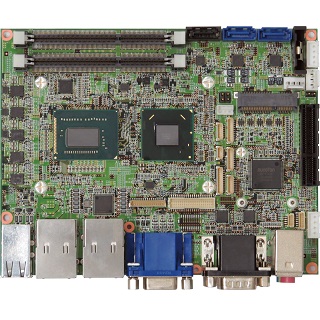

PNC-IBX320第3世代Coreプロセッサー搭載の多機能・高性能シングルボードPC。モバイル版CPUを搭載することで、小型ながら高性能を実現。標準電圧版CPU搭載では高いクロックとグアッドコア(i7-3612)を実現し、低電圧版CPU搭載時にはファンレス動作も可能です。QM77エクスプレスチップセットにが提供する様々な最新のI/O機能も使用できます。小型ながらmSATAコネクタとminiPCIソケット、x4レーンのPCI-Expressスロットも備えています。メモリーは2chのバスに独立したSO-DIMMソケットを配置し、標準版x1とECC付x1を実装できます。おのおののメモリースロットは8GByteのモジュールが使用でき、最大16GByteまで拡張可能。2chのGbLANやUSB3.0x2、SATAA3.0などの高性能インターフェースも備えています。

仕様書

カタログ



仕様

項目

PNC-IBX(BGA版)

CPU2)

i7-3517UE        2C/4T    1.7GHz/2.8GHz TDP:17W

i3-3217UE        2C/4T    1.6GHz/NA TDP:17W

Celeron1047UE 2C/2T    1.4GHz/NA TDP:17W

Celeron927UE   1C/1T    1.5GHz/NA TDP:17W

i7-3612QE        4C/8T    2.1GHz/3.1GHz TDP:35W

i7-3555LE         2C/4T    2.5GHz/3.2GHz TDP:25W

i5-3610ME        2C/4T    2.7GHz3.3GHz TDP:35W

i3-3120ME        2C/4T    2.4GHz/NA TDP:35W

Celeron-1020E  2C/2T    2.2GHz/NA TDP:35W

メインメモリー

DDR3 SO-DIMM1600 non-ECCx1、ECCx1

チップセット

QM77 4)5)

BIOS

Insyde H2OTM UEFI BIOS

FLASH-ROM

64Mbit E2P- FLASH(SPI)

グラフィック機能

IntelR GT2-4000

HD-Graphics(Celeron-1020E)

外部Display I/F

HDMI/VGA

USB

USB2.0  x 4ch、 内蔵 x 2ch、 USB3.0 x 4ch

HDD I/F

SATA3.0 x 2  2.0 x 2

mSATA

SATA2.0 x 19)

Gb-LAN

DUAL LAN(QM77+ intel(R)i82579x1、i82583x1)

PCIe スロット

1 x PCI-4レーン

Mini PCIe

mSATAスロットと排他9)

シリアルポート

RS232C x 2ch D-SUB9/TTL x 6ch

RS485機能

トランシーバ+自動送受信切り替えモード

オーディオ機能

HD Audio/Display Audio

オーディオ・パワーアンプ

D級 2W + 2W

GPIO

8bit

FAN-コネクタ

CPU + システム

FANレス動作

可(一部、CPUではFANが必要)

HDD用電源

あり

電源入力

入力電圧: DC+12V

消費電力7)10)(TDP)

最大25W/平均15~20W@ ULV版

最大40W/平均20~30W@標準電圧版CPU

寸法(mm)

152(W)x1118(D)

1)仕様は予告なく変更されることが有ります。

2)ボード毎に搭載CPU標準があり、一部は受注生産になります。

3)会社名および製品名などは一般的に各社の登録商標です。

4)標準はQM77となります。HM76の場合、受注条件があります。

5)オプションでHM76に変更可能(最低発注数量があります)

6)DVIは別基板にて取り付けます(カスタム扱い)。

7)ピーク電力は瞬間的にオーバーすることがあります。

8)カスタマイズには様々な制限があります。お問合せ下さい。

9)実装オプションとなります。

10)CPUボード単体での消費電力です。HDDやUSBを含みません
