PN14040402

マイクロサーバ「サバ太郎」設置に関する注意事項

 設置方向

  1. 基本的には水平に設置しますが、ヒートシンクのフィンが垂直になるような横置きも可能です。背面および前面が下になるような設置は放熱効果を著しく損なうため避けてください。
  2. 周囲空間の確保

本製品は、自然放熱を行うために、左右と上面はできる限り広く開けることが望ましいのですが、最低限以下の図のような空間を確保するようにしてください。なお、背面に関してはACアダプタのコネクタケーブル曲げRの制限により空間が決まります。ACアダプタのリード線の根元の湾曲が10mm以内でご使用ください。10mm以下でも直ちに動作に異常が生じたり、故障するわけではありませんが、長期間の過度な曲げはリードの劣化を早める可能性があります。また、前面については特に制限はありませんが、LANやUSBなどの接続ケーブルに負担がかからない程度に空間を確保してください。

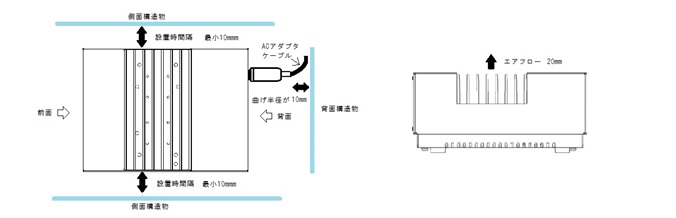

上方から見た設置状態           側面から見た設置状態

Type-WYBR_PRS

(左右、および背面に制限があります)     (上面に制限があります)
