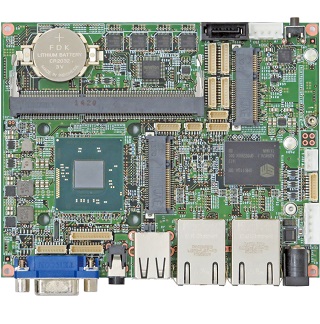

カタログ高性能・低消費電力の最新Atomプロセッサー搭載CPUボード。22nmプロセスで製造されたCPUはシングルチップに様々な機能を集積しています。またCPUには多くのバリエーションがありますが、PNC-BTSは全ての組込み向けE3000シリーズとCeleron-J1900/N2830/N2307を搭載（注）。高性能からローパワーまで同一フォームファクター、同一I/Oでご提供いたします。
・AtomE3800の全てのCPUが搭載可能（-20℃～）
・CeleronJ1900/N2307/2830を搭載可能（0℃～）
・DDR3L-SODIMMは2GByteから8GByte
・オンボードSSD、ｍSATA及びSATAコネクタ
・４Chシリアルポート、RS485等の豊富なI/O
・SDカードインターフェースも搭載
・Gb－LANｘ2チャンネル
・オーディオ機能（２Wx2パワーアンプ搭載）
・Watch-Dog-TimerなどのRAS機能
注）標準在庫は限られたCPUになります。
カタログ
仕様書
仕様
機能 |
PNC-BTS |
ディスプレー出力 |
VGA（D-Sub15）、Digital Display I/F（内部コネクター） |
USB |
USB2.0×3（Type-A×1,内部コネクター×2） |
USB3.0×1（Type-A） |
|
ストレージ＊４） |
mSATAスロット×1 |
（SATA） |
SATA×1 |
|
|
オンボードﾞSSD |
外部ストレージ |
SDカードスロット×1 |
Gb-LAN |
2ポート（Intel® I211×2） |
Mini-PCIe |
1スロット（ハーフサイズ） |
オーディオ |
Intel® HD Audio |
Audio- CODEC: Realtek ALC662 |
|
ライン出力: 外部φ3.5オーディオジャック |
|
ラインIN: 内部コネクタ |
|
マイクIN: 内部コネクタ |
|
パワーアンプ |
2.5W D級ステレオアンプ内蔵 |
出力: 内部コネクタ |
|
UART |
4×RS232（フルモデムサポート）＊５） |
出力: 内部コネクタ |
|
RS485＊６） |
1×自動送受信切替機能付 |
（RS232x1ポートを1ｃｈ使用します） |
|
LED |
装置ステータス |
スタンバイ: 赤色 |
|
電源ON: 緑色 |
|
SATAアクセス: 黄色 |
|
電源SW |
有り＊７） |
電源入力 |
DC+12V |
消費電力 |
6W（N2807）～20W（J1900）＊８）＊９） |
平面寸法 |
117.0（W）×94.0（D） 単位mm |
