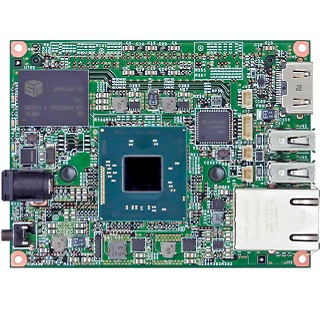

業界最小クラスのシングルボードCPUボードです。最新Atomプロセッサー搭載で小型低消費電力ながら性能も維持。必要最低限のI/O機能を搭載し、IoTのセンサー機能や表示用組込みボードとして最適。モバイル版CPUならばクアッドコアも選べます。フルHD動画再生機能や、USB、HDMI出力を備えています。
・超小型 65.5（W）×86.0（D）
・オンボードSSD（SATA接続、４G~32GByte)
・Gb-LANx1(i211）
・USBｘ２
・HDMI
カタログ
仕様書
仕様
項目 |
PNC-BTN |
CPU6) |
Intel Celeron™ Processor |
N2930:1.83～2.16GHz（4C/4T） TDP=7.5W |
|
N2807:1.58～2.16GHz（2C/2T） TDP=4.5W |
|
Intel Atom™ Processor |
|
E3826:1.46GHz（2C/2T） TDP=7W |
|
E3825:1.33GHz（2C/2T） TDP=6W |
|
E3815:1.46GHz（1C/1T） TDP=5W |
|
メインメモリー |
DDR3L SO-DIMM（最大8GByte）non-ECC E38xx：1066/N28xx：1333 |
BIOS |
Insyde H2O® UEFI BIOS |
グラフィックス性能 |
Intel® HD Graphics |
N2930: 313～854MHz |
|
N2807: 313～750MHz |
|
E3826: 533～667MHz |
|
E3825: 533MHz |
|
E3815: 400MHz |
|
Display |
HDMI |
USB |
USB2.0×2（Type-A×2） バスパワー電力1A（ACアダプタの能力に依存） |
ストレージデバイス(SATA) |
オンボードSSD（SATA2.0） |
4/8/16/32/64GByte（標準16GByte） |
|
Gb-LAN |
1ポート（Intel® I211×1） |
Audio |
HDMIによるディスプレーオーディオ |
UART９） |
16550互換 |
CPU内蔵×1（RS-232C Tx/Rx のみ）*1) |
|
ステータスLED |
スタンバイ: 赤色 |
電源ON: 緑色 |
|
SATAアクセス: 黄色 |
|
電源SW |
有り（DC-IN投入で自動起動するモードも選択できます） |
電源入力 |
DC+12V/1A |
（最大：USBバスパワーデバイスに電源を供給する場合は大きくなります） |
|
消費電力 |
5W（E3815）/10W（N2930） （USBバスパワーに電力を供給しない場合）８） |
平面寸法 |
65.5（W）×86.0（D） 単位mm （コネクターなどの突起物は除く |
１）仕様は予告なく変更されることが有ります。
２）N2807/2930/J1900搭載は0℃～50℃。
３）実装オプションとなります。
４）USBポートへ供給する電力となるため誤差範囲に注意が必要。
５）SLC-モードやSLCはオプション設定
６）記載したCPUは搭載可能ですが標準設定は限定されます。
７）動作するOSに制限があります。
８）CPUボード単体での消費電力です。HDDやUSBを含みません。
9)1×16550、2xHSUART
10）会社名および製品名などは一般的に各社の登録商標です。
11)2014年12月時点での仕様です。
