Type-NP

IMG_0332xx

好評発売中

Type-NPはPOE受電でAC電源レスで動くことが最大の特徴です。センサーPCとして使うためのRS485、USB3.0やストレージの拡張に最新のSSDであるM.2を使えるなど、小型で高機能な仕様になっています。

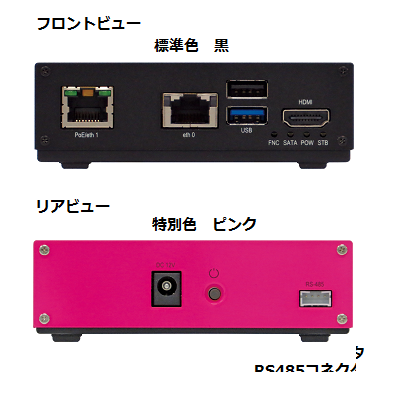

筐体色の標準は黒です。カタログのピンクはオプションの受注生産品です。

PNC-BTNP_パネルRS485コネクタはリアパネルに配置され、D+/D-信号とともに+5V給電も可能になっています。この機能により、各種センサーへとの接続においてはセンサーへの電源も供給できます。AD電源の配線が難しい現場におきて、IoTエッジサイドを自由に構築することが可能です。なおRS485機能はシリアルポートとして機能し、送受信自動切り替え機能により、特別なドライバを準備することなく、OS標準のCOMx経由で容易にプログラミングできます。I/Fには配線を容易にするための端子台オプションを設定いたしました。



仕様

機能 Type-NP
CPU  Intel® Celeron® Processor   N2930:1.83~2.16GHz(4C/4T) TDP=7.5WC)   N2807:1.58~2.16GHz(2C/2T) TDP=4.5W  Intel® Atom™ Processor   E3826:1.46GHz(2C/2T) TDP=7WC)   E3825:1.33GHz(2C/2T) TDP=6WC)   E3815:1.46GHz(1C/1T) TDP=5W
メインメモリー  DDR3L SO-DIMM(non-ECC) Max8GBN2930/N2807:1333  E38xx:1067
BIOS  Insyde H2O® UEFI BIOS
グラフィックス性能  Intel® HD Graphics   N2930: 313~854MHz   N2807: 313~750MHz   E3826: 533~667MHz   E3825: 533MHz   E3815: 400MHz
Display  HDMI
USB  USB2.0×1、3.0x1(Type-A×2)バスパワー電力1A(POE動作時は0.5A)
ストレージデバイス  オンボードSSD(SATA2.0) 16/64GByte(標準16GByte)M.2 ソケットx1(SATA接続)
Gb-LAN  2ポート(Intel® iI211×2) POE受電は1ポートのみ対応
Audio  HDMIによるディスプレーオーディオ
シリアルポート  RS485x1 /RS232x1(オプション)
ステータスLED  スタンバイ: 赤色(POE給電中状態も兼用)  電源ON: 緑色  SSDアクセス: 黄色
電源SW  有り(ただしDC-IN/LAN接続で自動起動するモードが基本)
電源入力  IEEE802.3af クラス3(受電12.5W)DC+12V/1A又は2A(ACアダプタ)POEとDCジャックは自動切り替えになります。)
消費電力  5W(E3815) / 9W(N2930)(RS485、USBバスパワーに電力を供給しない場合)
平面寸法  103.0(W)×94.4(D) ×28.5(H) コネクターなどの突起物は除く

A) 標準筐体ではD-SUBコネクタはサポートされません。

B) RS485はナイロンコネクタによる接続となります。

C) USBバスパワーから取り出せる電力はCPU負荷により制限されます
