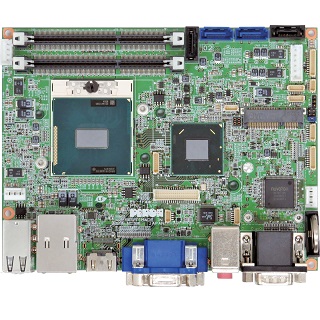

第3世代Coreプロセッサー搭載のシングルボードPCです。FCPGA988ソケットにより、ユーザ様でCPUの交換が可能。GbLANx1,USB3.0ｘ１などの最小限のI/O機能を搭載。RS232Cシリアルインターフェースは２ｃｈ。メモリーはSO-DIMMが2chで、non-ECCタイプが実装できます。2スロットで最大16GByteまで拡張可能。ディスプレーI/FはVGAのほか、HDMIとDVIも備えています。
カタログ
仕様
項目 |
PNC-IBP（r-PGA版） |
CPU2） |
i7-3620QE 4C/8T 2.3GHz TDP:45W |
i5-3610ME 2C/4T 2.7GHz TDP:35W |
|
i3-3120ME 2C/4T 2.4GHz TDP:35W |
|
Celeron-1020E 2C/2T 2.2GHz TDP:35W |
|
メインメモリー |
DDR3 SO-DIMM1600 |
non-ECCx2 |
|
チップセット |
QM77/HM76 4) |
BIOS |
Insyde H2OTM UEFI BIOS |
FLASH-ROM |
64Mbit E2P- FLASH（SPI） |
グラフィック機能 |
IntelR GT2-4000 |
HD-Graphics(Celeron-1020E) |
|
外部Display I/F |
HDMI（DP5))/DVI/VGA |
内部Display I/F |
LVDS |
USB |
USB2.0 x 4ch 内蔵x4ch |
USB3.0 x 2ch |
|
HDD I/F |
SATA3.0x2 2.0×2 |
mSATA |
SATA2.0x1 |
Gb-LAN |
QM77/HM76４）+intelRi82579x1 |
PCIe スロット |
なし |
Mini PCIe |
mSATAスロットと排他９） |
シリアルポート |
RS232Cｘ２ D-SUB9 |
RS485トランシーバ |
なし |
オーディオ機能 |
HD Audio/Ｄｉｓｐｌａｙ Audio |
オーディオ・パワーアンプ |
Ｄ級 2W+2W |
ＧＰＩＯ |
8bit |
FAN-コネクタ |
CPU+システム |
FANレス動作 |
一部のCPUで条件付き可 |
HDD用電源 |
あり |
電源入力 |
入力電圧: DC+12V |
消費電力６）７）（TDP) |
最大50W/平均20～30W@i7-3610E |
最大40W/平均20～30W@ その他 |
|
寸法(mm) |
152(W)x1118(D) |
